مبدل حرارتی ابزاری است که انتقال حرارت بین دو سیال را بدون تماس مستقیم انجام میدهد.
۱. مقدمه:
در صنایع امروزی، مدیریت حرارت نقشی حیاتی دارد. بسیاری از فرایندها، به ویژه در صنایع نفت، گاز، پتروشیمی، نیروگاهها و متالورژی، با دماهای بسیار بالا سروکار دارند. در چنین شرایطی، انتخاب یک مبدل حرارتی با ویژگیهای ویژه میتواند تفاوت بین بهرهوری پایدار و توقفهای پرهزینه باشد.
مبدل حرارتی صفحه ای به دلیل راندمان انتقال گرمای بسیار بالا و ابعاد فشرده، در سالهای اخیر محبوبیت زیادی پیدا کرده است. اما برای دماهای بالا نیاز به طراحی تخصصی و استفاده از آلیاژهای مقاوم چون تیتانیوم، Inconel یا Hastelloy دارد. این مقاله همه ابعاد انتخاب، خرید، قیمت، و تولیدکنندگان معتبر داخلی و بینالمللی را پوشش میدهد.
۲. مبدل حرارتی و چالش دماهای بالا:
مبدل حرارتی ابزاری است که انتقال حرارت بین دو سیال را بدون تماس مستقیم انجام میدهد.
برای دماهای بسیار بالا (مثلاً بالای ۳۰۰ تا ۵۰۰ درجه سانتیگراد)، چالشهای اصلی عبارتاند از:
- انبساط حرارتی شدید اجزا
- خوردگی حرارتی
- کاهش عمر گسکتها
- لزوم استفاده از جوشکاری به جای آببندی معمولی
۳. انواع مبدلهای مناسب دمای بالا:

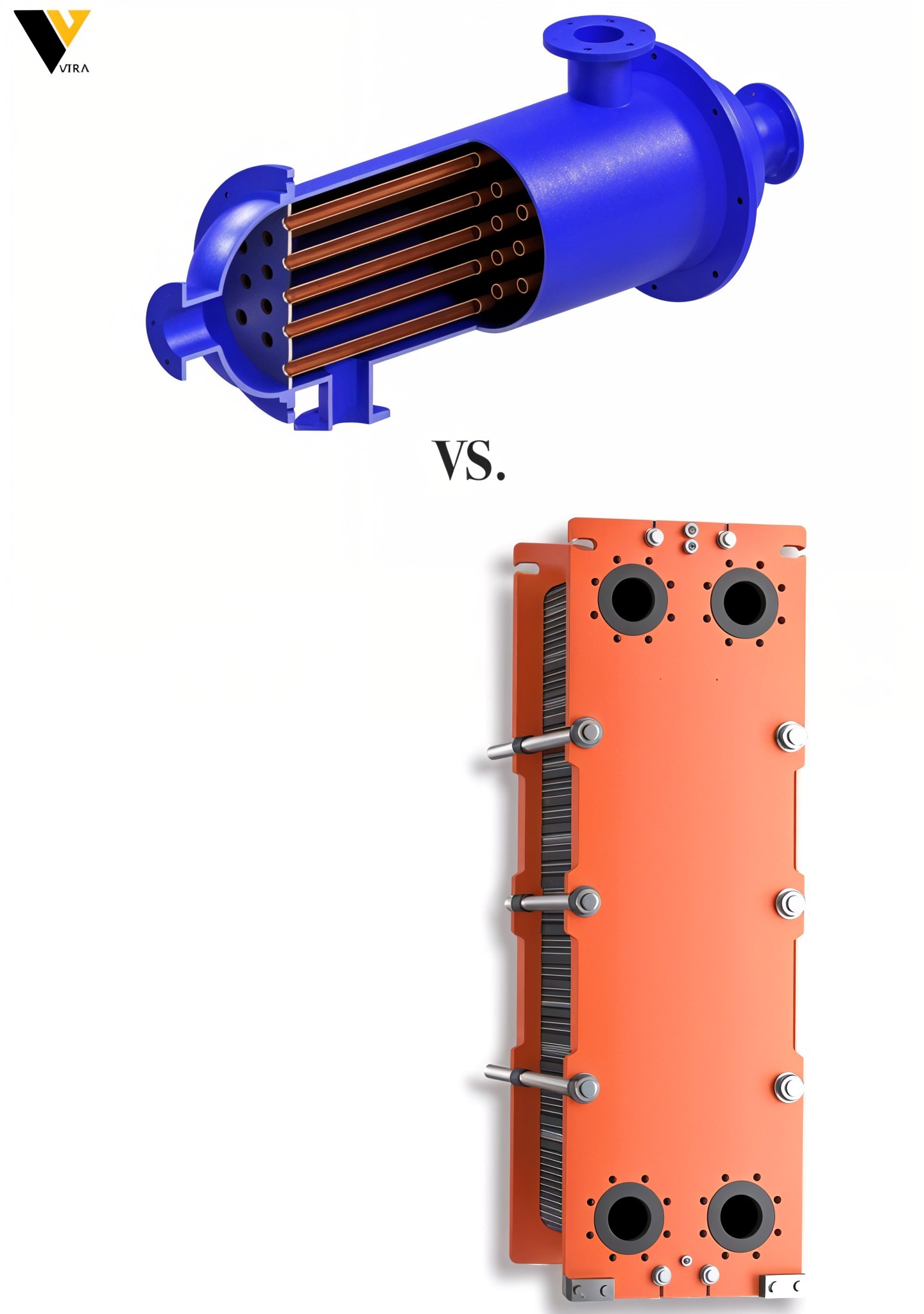

- پوسته و لولهای (Shell & Tube): تحمل دمای بالا به دلیل ساختار ساده و استفاده از فلزات مقاوم حرارتی.
- مبدل حرارتی صفحهای جوشی (Brazed Plate): بهجای گسکت، از جوش مسی یا نیکل استفاده شده، تحمل فشار و دمای بسیار بالا.
- صفحهای نیمجوشی (Semi-Welded): یک سمت جوش، سمت دیگر گسکت برای سرویس راحت.
- مارپیچی (Spiral): مناسب برای سیالات با ذرات معلق و دمای بالا.
برای دماهای بسیار بالا، مدلهای صفحهای جوشی یا پوسته و لولهای اغلب اولویت دارند، اما در مواردی که راندمان و فشردگی مهم است، صفحهای جوشی پیشتاز است.

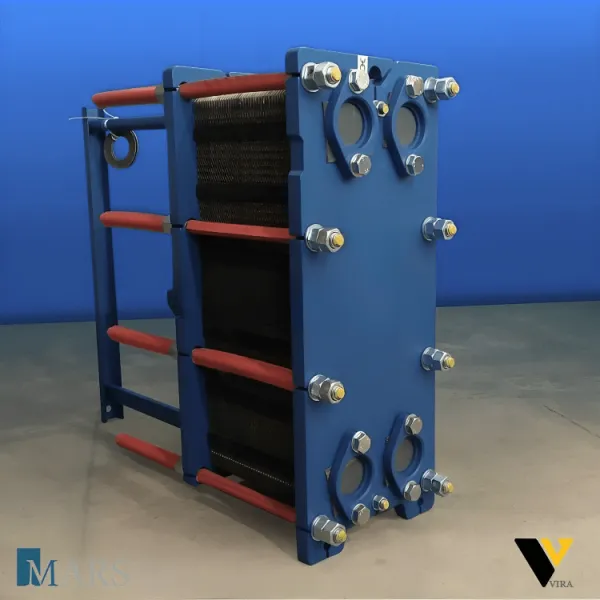

۴. مبدل حرارتی صفحهای برای دماهای بالا:
برای استفاده در دماهای بالا، این مبدل باید ویژگیهای خاصی داشته باشد:
- صفحات از آلیاژهای مقاوم به حرارت مثل تیتانیوم یا Inconel
- استفاده از جوش به جای گسکت (یا گسکتهای سیلیکونی ویژه تا ۲۵۰–۳۰۰ درجه)
- طراحی جریان مخالف برای بیشینه انتقال حرارت
- قاب فولادی ضدزنگ با مقاومت حرارتی بالا
۵. کاربرد های صنعتی مبدل های حرارتی:
- نفت و گاز: پیشگرمایش نفت خام، تبادل گرمایی بین فازهای فرآیندی.
- نیروگاهها: پیشگرمایی آب بویلر، بازیافت گرمای گاز دودکش.
- فلزات و متالورژی: سرمایش یا گرمایش مذاب در مراحل کنترلشده.
- صنایع شیمیایی: واکنشگرها و سیالات با دمای بالا و خورندگی شدید.
۶. مزیتهای فنی و اقتصادی مبدل های صنعتی:
- راندمان بالاتر نسبت به پوسته و لولهای
- حجم کمتر و اشغال فضای کاهشیافته
- مصرف انرژی کمتر برای همان ظرفیت تبادل حرارت
- امکان توسعه ظرفیت با افزودن صفحات (در مدلهای ماژولار)
۷. راهنمای خرید مبدل حرارتی صنعتی:
برای خرید بهترین مبدل حرارتی صفحهای دمای بالا:
- ظرفیت حرارتی را بر اساس دبی و ΔT محاسبه کنید.
- جنس صفحات را متناسب با نوع سیال انتخاب کنید.
- نوع آببندی: جوش برای دمای بالا، گسکت سیلیکونی برای دمای متوسط.
- انتخاب برند معتبر: سابقه، خدمات پس از فروش، قطعات یدکی.
- پروژههای مشابه که برند انتخابی اجرا کرده را بررسی کنید.
۸. قیمت مبدل حرارتی صفحهای دمای بالا:
عوامل اثرگذار بر قیمت:
- جنس صفحات (استنلس استیل ارزانتر، تیتانیوم و Inconel گرانتر)
- ظرفیت انتقال حرارت
- فشار و دمای طراحی
- داخلی یا وارداتی بودن
در بازار ایران، قیمتها از چند صد میلیون تومان تا بالای یک میلیارد تومان برای مدلهای بزرگ و آلیاژ خاص متغیر است.
۹. تولیدکننده داخلی: تیوان مبدل ویرا:
تیوان مبدل با تجربه چندین ساله در تولید مبدل حرارتی صفحهای و پوسته و لولهای، توانایی ساخت مدلهای جوشی و نیمجوشی برای دماهای بالا را دارد.
ویژگیها:
- استفاده از آلیاژهای ویژه
- طراحی بومی با استانداردهای ASME و TEMA
- خدمات پس از فروش و تأمین قطعات سریع
- قیمت رقابتی و تحویل سریعتر نسبت به وارداتی
۱۰. تأمینکننده معتبر: بازرگانی ویرا:
بازرگانی ویرا به عنوان نماینده و واردکننده برندهای معتبر جهانی، مبدلهای حرارتی صفحهای و پوسته و لولهای برای شرایط بحرانی و دماهای بالا را تأمین میکند.
خدمات:
- مشاوره فنی پیش از خرید
- تأمین قطعات یدکی اصلی
- اجرای پروژههای کلید در دست
۱۱. نتیجه گیری:
برای دماهای بسیار بالا، انتخاب مبدل حرارتی باید بر اساس جنس، طراحی، و نوع آببندی انجام شود. در بسیاری موارد، مبدل حرارتی صفحهای جوشی بهترین توازن بین راندمان و مقاومت حرارتی را ارائه میدهد. با همکاری تولیدکننده داخلی تیوان مبدل و تأمینکننده معتبر بازرگانی ویرا، میتوان تجهیزاتی تهیه کرد که هم اقتصادی و هم بادوام است.
۱۲. سوالات متداول (FAQ):
۱. آیا مبدل صفحهای معمولی برای دماهای بالا مناسب است؟
خیر، باید از مدل جوشی یا نیمجوشی با آلیاژ خاص استفاده شود.
۲. گسکتها تا چه دمایی قابل استفادهاند؟
معمولاً NBR تا ۹۰ درجه، EPDM تا ۱۵۰ درجه، و سیلیکون تا حدود ۲۵۰–۳۰۰ درجه.
۳. آیا مدلهای داخلی کیفیت کافی برای دماهای بالا دارند؟
بله، به شرط استفاده از مواد اولیه مرغوب و طراحی درست، مثل محصولات تیوان مبدل.
۴. چگونه هزینه یک مبدل صفحهای دمای بالا را کاهش دهیم؟
انتخاب ظرفیت بهینه و جنس مناسب با شرایط کاری، و استفاده از تولیدکننده داخلی معتبر.
